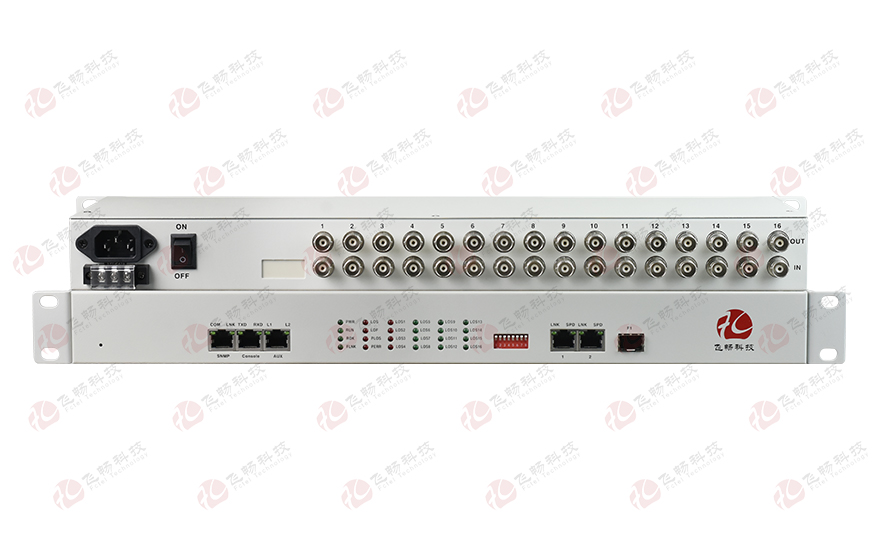

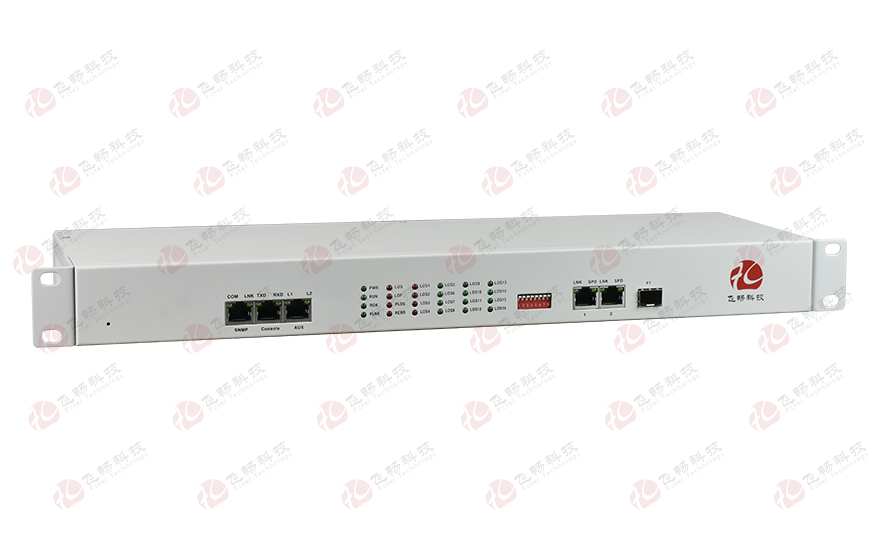

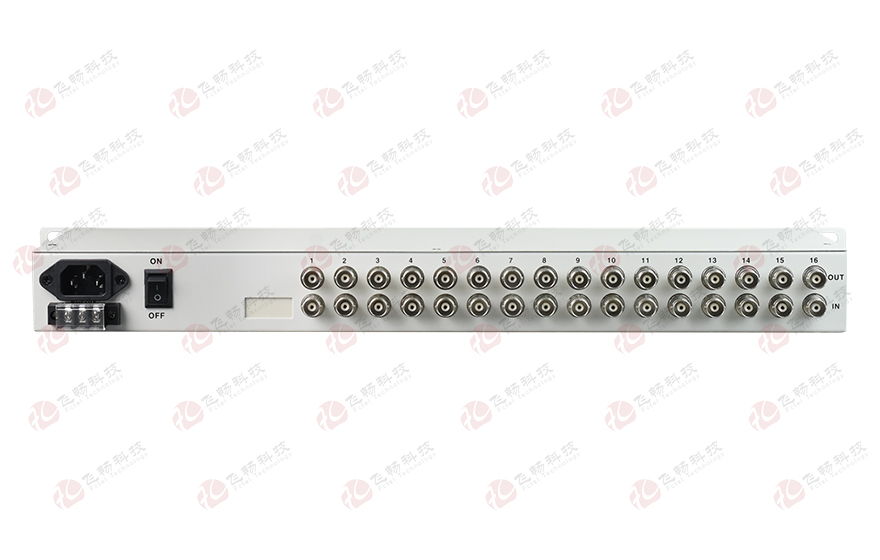

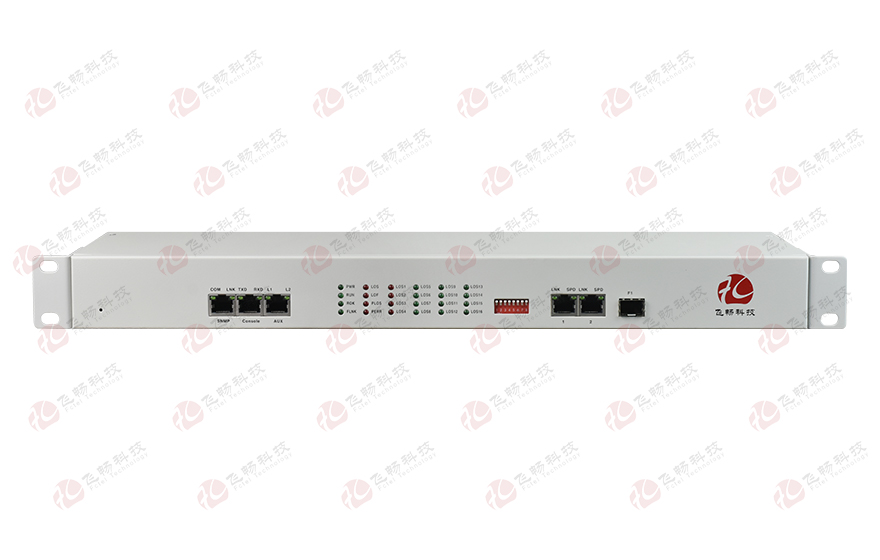

16E1轉3x1000base-T+2x1000base-x 協議轉換器

型號：FCCM-E16G3FG2次留言分享

描述：16路E1轉3路千兆電口以太網與2路千兆光口以太網協議轉換器以太可以劃分邏輯隔離以太網封裝采用GFP封裝，支持LCAS和LAPS協議。

產品描述

16E1（75/120歐）轉以太網接口轉換器采用反向復用技術，將多條E1電路捆綁起來用于傳輸3*GE+2*1000base-X的以太網數據，實現了1-16路E1通道至以太網接口之間的相互轉換，實現E1信道與以太網的互連。以太網封裝采用GFP封裝，支持LCAS和LAPS協議。
本設備支持1至16路E1（75/120歐）信道的靈活配置，能自動檢測E1的數量并選擇可用的E1，并且允許E1電路之間存在一定的傳輸時延差。單路線路速率是1984Kbit/s，4路帶寬可達7936Kbit/s，8路帶寬可達15872Kbit/s，16路帶寬可達31744Kbit/s。
具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。還具備網管模塊，支持單機獨立SNMP網管。適用于局域網互連、局端互連、視頻點播、遠程監控、交換機的E1接口插卡等各種領域。

功能特點

◆ 實現以太網數據在1～16條E1電路中的透明傳輸；

◆ 配置3個千兆以太網交換電接口與2個千兆以太網光接口，為用戶節省一個以太網交換機，以太光口可以下聯２臺千兆光纖收發器；

◆ 以太網接口10/100/1000M，全/半雙工完全自適應，支持VLAN協議；

◆ 每路以太網口支持支持AUTO-MDIX(交叉線和直連線自適應)；

◆ 16路E1線路中，任意兩路之間的最大延時差可達220ms；當延時差超過220ms時，將會產生延時差超限告警，同時業務中斷；

◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；

◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令時隙的使用；

◆ 可選本地定時和跟蹤E1線路定時模式，E1線路定時源可以根據信號質量自動切換。如系統的E1 線路定時源為第一路E1，當第一路E1 出現故障（嚴重告警LOS/AIS/LOF/CRC4 或信號發生環回）且第二路E1 工作正常，系統將自動切換到跟蹤第二路E1；故障消除后，系統又自動恢復為跟蹤第一路E1；

◆ 符合ITU-T標準協議，GFP-F 封裝建議G.7041，VCAT 虛級聯和LCAS鏈路容量調整方法建議G.7042，Ethernet 到nxE1 映射建議G.7043，Ethernet 至單E1映射建議G.8040；

◆ 傳輸帶寬增大時，不會損傷以太網數據；傳輸帶寬人為減小時，也可通過網管實現不損傷以太網數據；

◆ 兩端的E1 支路可以不按序號對應連接；

◆ 當某個E1 支路單方向出現故障時，另一方向仍可工作；

◆ 完備的告警指示，可選擇顯示本端/遠端告警；

◆ 支持遠端/本端E1 的線路側環回功能，方便對E1 線路進行測試；

◆ 支持本地系統對遠端系統的復位；

◆ 提供命令遠端接口環回功能，便于線路維護；

◆ 提供Console管理接口，便于安裝開通；

◆ 配置網管模塊，支持獨立SNMP網管；

◆ 具備在本端查看顯示遠端設備工作狀態功能；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式。

技術參數

◆ 光纖部分

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100M以太網接口

協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 電氣和機械特性

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 483（寬）X138（深）X44（高）mm19英寸 1U機架式

◆ 環境指標

工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

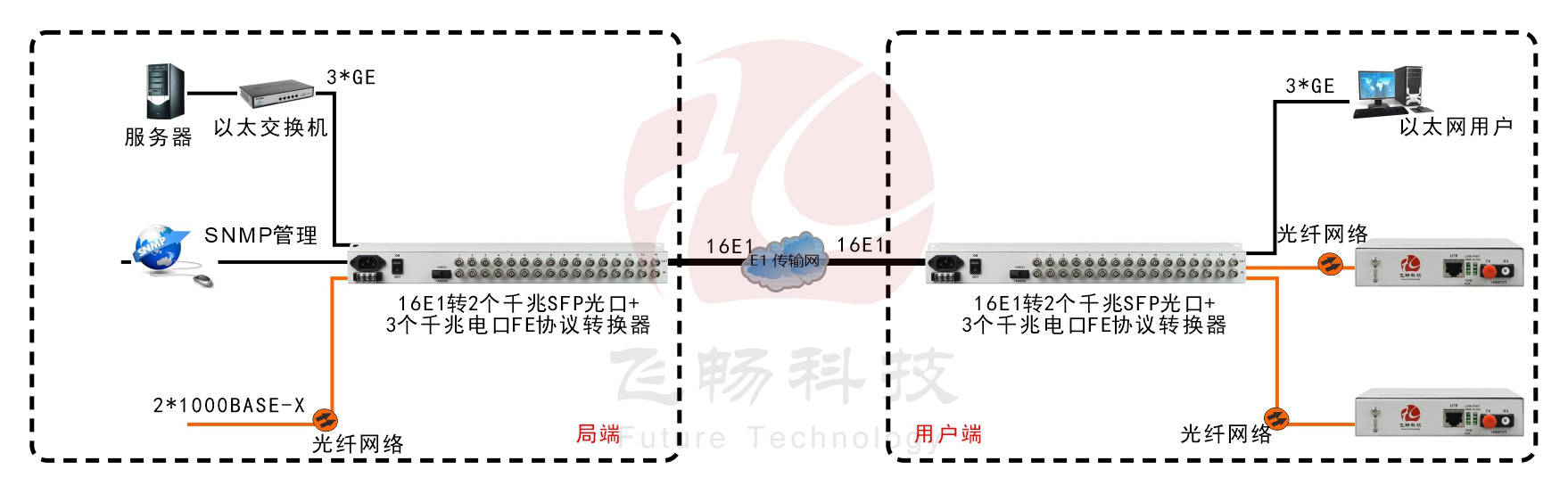

應用方案
