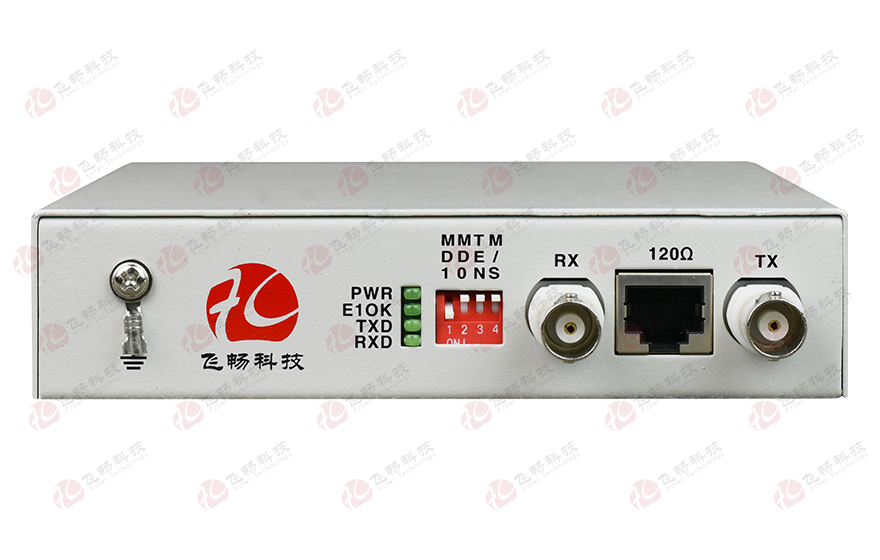

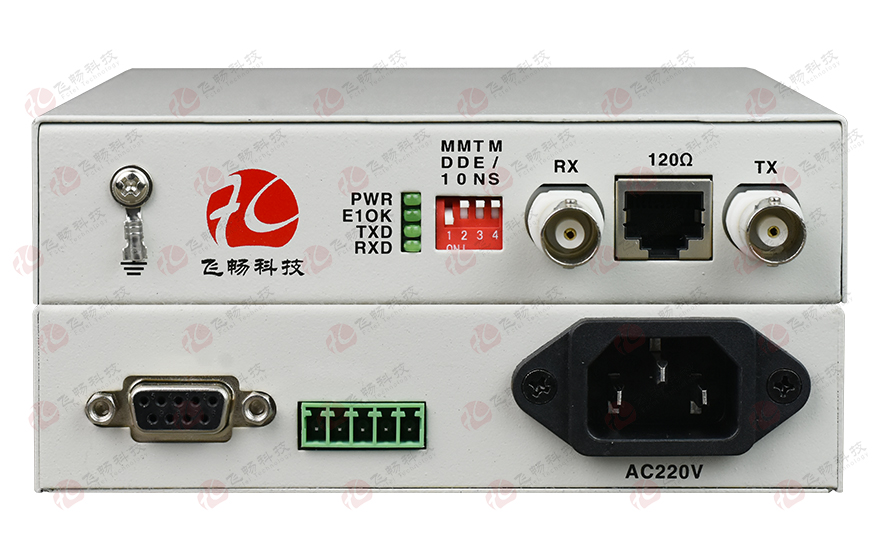

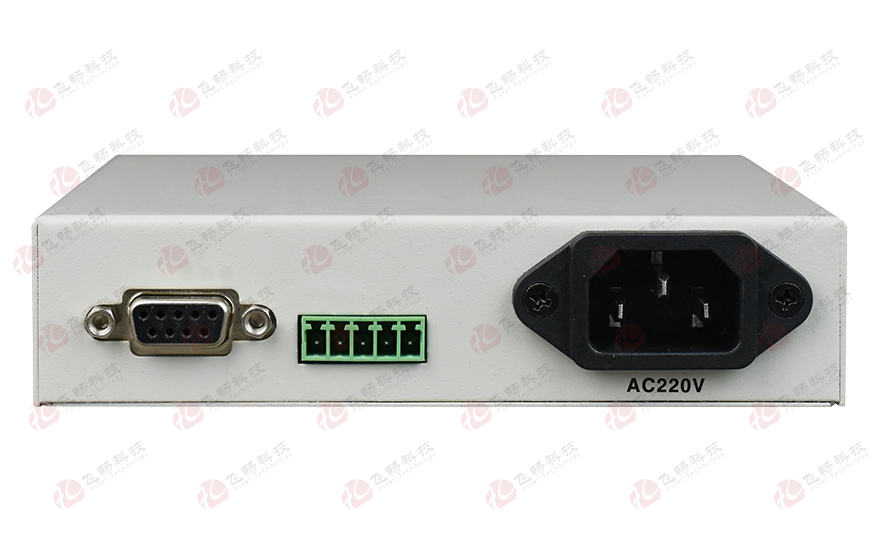

全信號RS232轉E1 協議轉換器

型號：FCC-E1qR1次留言分享

描述：支持RS232的數據與所有握手信號(DCDDTRDSRRTSCTSRI)通過E1傳輸?shù)竭h端串行口的通信速率可達256Kbps

產品描述

功能特點

產品描述

本系列設備是多功能的支持異步RS-232通信接口的轉換器，支持RS232的數據與所有握手信號(DCDDTRDSRRTSCTSRI)通過E1傳輸?shù)竭h端。該設備是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇，具有很高的性能價格比。串行口的通信速率可達256Kbps，適用于移動基站遠動信號、電力遠動信號、串行電話線Modem傳輸以及網絡監控等場合。

功能特點

◆ 具備自動偵測串口信號波特率的能力；

◆ 串行口的通信速率可達256Kbps；

◆ 支持RS232所有握手信號(DCDDTRDSRRTSCTSRI)的E1遠傳；

◆ E1口同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；

◆ 串行數據在E1中復用支持ITU-T R.111 躍變編碼模式；

◆ E1接口能指示遠端E1有沒有告警，方便設備開通；

◆ 串行口接口600W 浪涌保護、1500V 靜電保護；

◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓撲結構。

技術參數

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 串行數據接口

數據接口：RS-232/RS-485/RS-422

數據標準：EIA RS232 RS485 RS422

速率： 110bps-115.200Kbps

物理接口：接線端子+DB9

◆ 電氣和機械特性

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 136（寬）X131（深）X31（高）mm 桌面型

◆ 環境指標

工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

應用方案

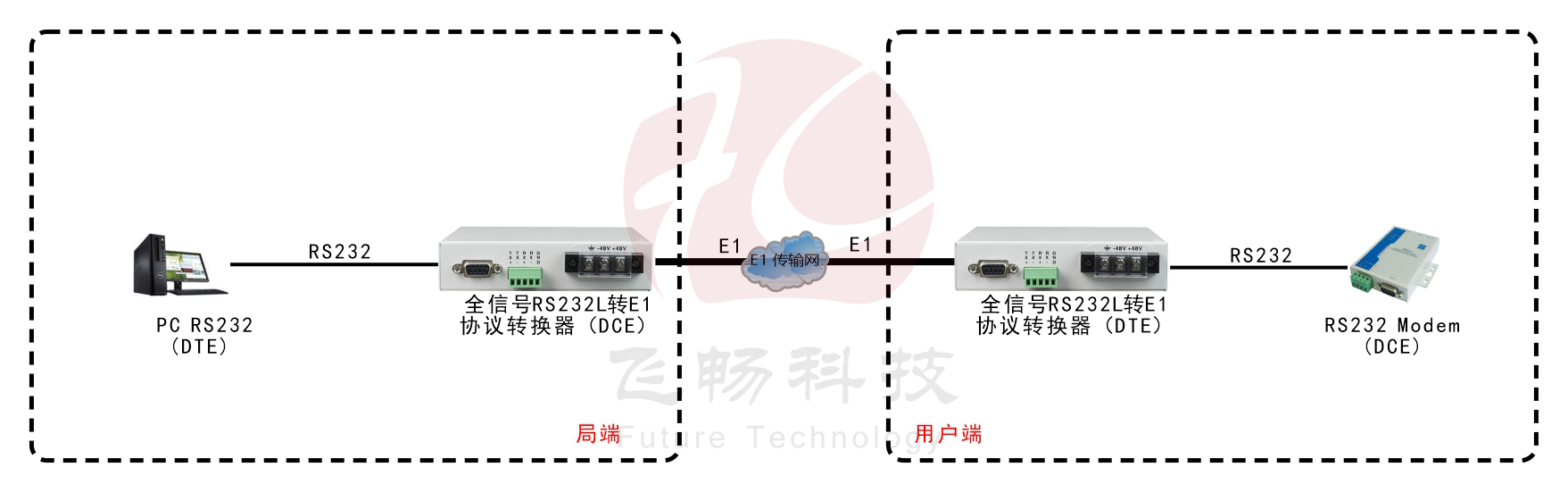

應用方案圖例一:

全信號RS232轉E1 轉換器

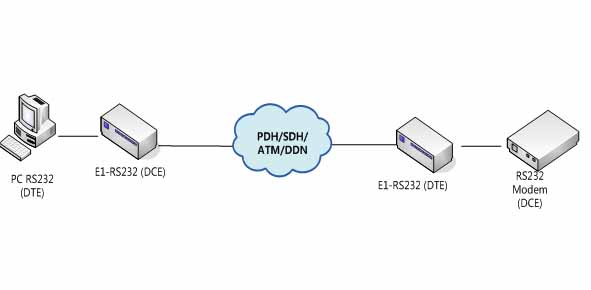

應用方案圖例二:
全信號RS232轉E1 轉換器

產品尺寸
