本系列數字視頻光端機采用數字視頻編碼及千兆光纖傳輸技術, 可實現在一芯光纖上將視頻、音頻、數據和開關量等級聯傳輸。
本產品均由光節點機和光接收機組成，節點機最多可同時傳輸2路正向視頻和1路RS485數據，接收機最多可接收16路視頻和1路RS485數據，一芯光纖鏈路最多可串接16個節點。
? 全數字光纖傳輸平臺、同平臺多業務靈活配置
? 可提供普通型臺式迷你型臺式，集中插卡式機架多種方式
? 實現節點機停電時進行光纖旁路功能
? 可以檢測收無光時，遠端設備是掉電或斷纖
? PAL/NTSC/SECAM全制式兼容，演播級傳輸質量
? 提供雙向異步數據(正向和反向)
? 異步數據，傳輸速率110-115.200Kbps以上
? 異步數據可為RS232/RS485/RS422/ Manchester碼
? 數據接口與視頻接口提供三級防雷功能，能通過ITU-T K.21(10/700 μS),共模：6KV,阻抗(40 Ω)的測試
u 光纖部分
物理接口：FC/PC、ST/PC
傳輸波長：850nm/1310nm/1550nm
傳輸距離：多模0-2km，單模：0-25km，0-60km，0-120km
發射光功率：優于 - 6dB
接收靈敏度：優于 -18dB
光學動態范圍：12dB
光學允許最大鏈損：12dB
光纖種類：單模/多模光纖，單纖
光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。
u 視頻接口
視頻帶寬： 5Hz ～10MHz
信號電平： 1Vp-p(典型值)
采樣頻率： 16.4M
信號阻抗： 75Ω
信號接口： BNC(PAL、NTSC、SECAM制式兼容)
微分增益（DG）： ＜1.3 % (典型值)
微分相位（DP）： ＜1.3° (典型值)
信噪比（SNR）： ＞63 dB(加權)
u 數據接口
數據接口：RS-232、RS-422、RS-485、Manchester、TTL
數據格式：NRZ、Manchester、Bi-phase
速率：110bps-115.200Kbps
連接端子：RJ45
u 電源需求
系統電源： AC180V ~ 260V；DC –48V；DC +24V
功 耗： ≤10W
u 尺寸大小
19英寸： 483（寬）X138（深）X44（高）mm
u 工作環境
工作溫度： -10℃ ~50℃
工作濕度： 5% ~ 95% (無凝露)
存儲溫度： -40 ℃~ 80℃
存儲濕度： 5%~ 95% (無凝露)

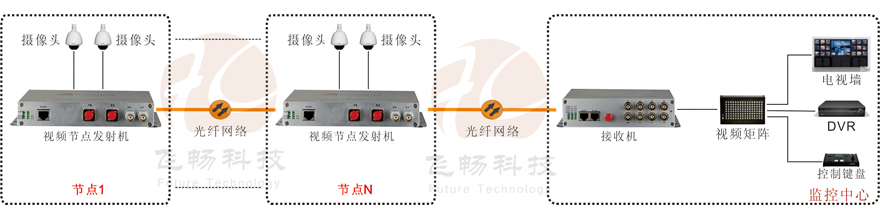

應用方案圖
