8E1+4ETH PDH光端機

型號：FCP-E8F4次留言分享

描述：8E1 PDH+4路百兆以太19英寸1U可以帶公務電話(標準電話機接口非電話話柄)可帶Console網管。

產品描述

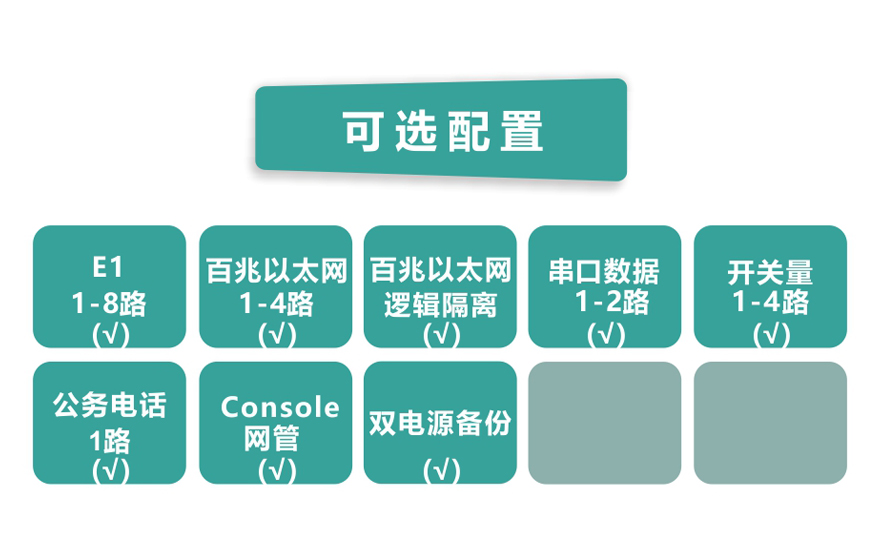

本系列設備是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。提供1~8路E1接口，1-4路10M/100M快速以太網接口（線速100M），以及2擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。1個擴展業務接口可以作為E1信號、RS232/RS485/RS422異步數據 1-4路開關量信號等傳輸通道，應用十分靈活?？蛇x一路數字公務電話，應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。

功能特點

◆ 基于自主知識產權的集成電路；

◆ 模塊化寬動態光探測器；

◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

◆ 以太網接口速率為10M/100M，全雙工/半雙工自適應；

◆ 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；

◆ 具備防以太網環回功能(當光線路發生環回時，以太網數據不會被環回，有效防止了因以太網環回可能導致的以太網絡癱瘓);

◆ 提供2個擴展接口，可以擴展1~2路異步數據，如RS232/ RS485/RS422/TTL等；或1~4路開關量;

◆ 一路PCM數字公務電話（可選）；

◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；

◆ 具備在本端查看顯示遠端設備工作狀態功能；

◆ 提供命令遠端E1接口環回功能，便于線路維護

◆ 提供Console管理接口，便于安裝開通；

◆ 無中繼傳輸距離可達2~120公里；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;

◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極

技術參數

◆ 光纖部分

光口：1

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ E1 接口

設備接口：設備接口符合ITU-T G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足ITU-T G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 10/100M以太網接口

協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ 串行接口

標準

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(對應Txd+) B(對應Txd-) Signal Ground

RS-232: RXD TXD Signal Ground
物理接口：RJ45

◆ FXS 公務電話接口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回損： 20dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 485（長）X140（寬）X45（高）mm 19英寸 1U機架式

◆ 環境指標

工作溫度：-10℃—+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

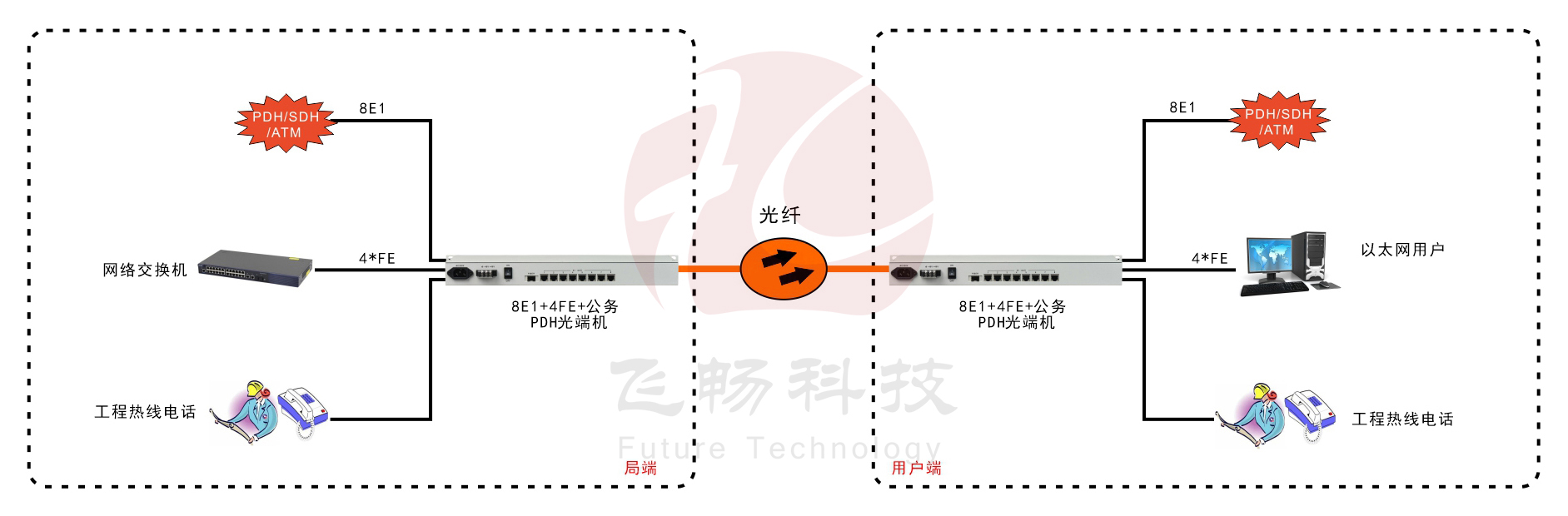

應用方案

8E1+4ETH PDH光端機
