4E1+1FE PDH光端機(19英寸1U)

型號：FCP-E4F1m/FCP-E4F1次留言分享

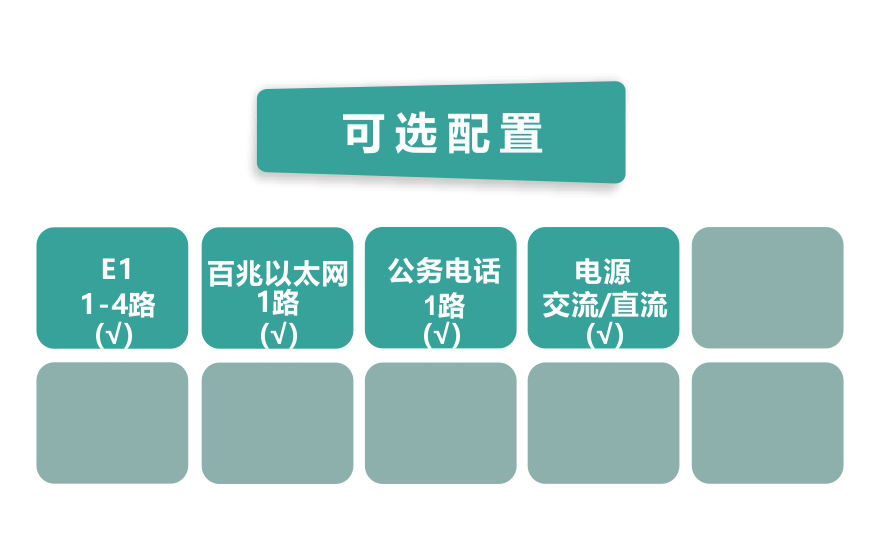

描述：4E1 PDH+1路百兆以太19英寸1U，提供1~4路E1接口，1路10M/100M快速以太網接口（線速100M），可以帶公務電話(標準電話機接口非電話話柄)。

產品描述

本系列PDH光端機是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。提供1~4路E1接口，1路10M/100M快速以太網接口（線速100M），可選一路數字公務電話，應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。

功能特點

◆ 產品為19英寸1U 機架式安裝；

◆ 基于自主知識產權的集成電路；

◆ 模塊化寬動態光探測器；

◆ 以太網接口速率為10M/100M，全雙工/半雙工自適應；

◆ 具備防以太網環回功能(當光線路發生環回時，以太網數據不會被環回，有效防止了因以太網環回可能導致的以太網絡癱瘓);

◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

◆ 一路PCM數字公務電話（可選）；

◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；

◆ 具備在本端查看顯示遠端設備工作狀態功能；

◆ 提供命令遠端E1接口環回功能，便于線路維護；

◆ 無中繼傳輸距離可達2~120公里；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;

技術參數

◆ 光纖部分

光口：1

光纖：?jiǎn)卫w雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ E1 接口

設備接口：設備接口符合ITU-T G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足ITU-T G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 10/100M以太網接口

協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ FXS 公務電話接口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p： 20dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 485（長）X140（寬）X45（高）mm 19英寸 1U機架式

◆ 環境指標

工作溫度：-10℃—+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

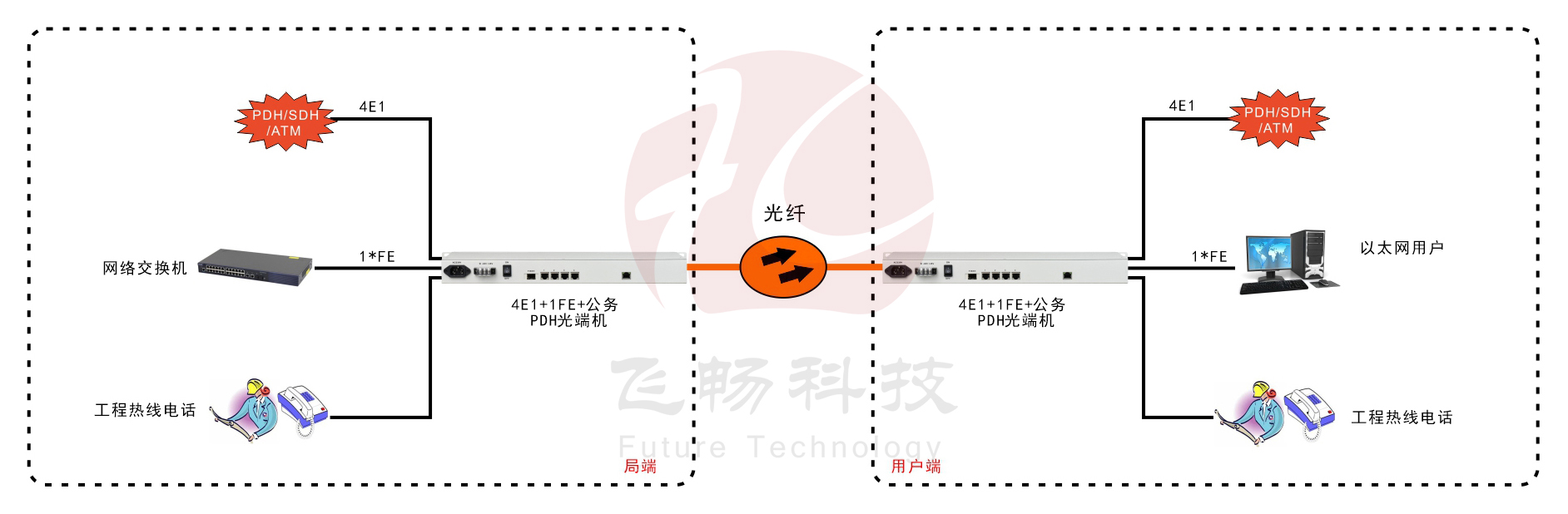

應用方案

4E1+1ETH PDH光端機
