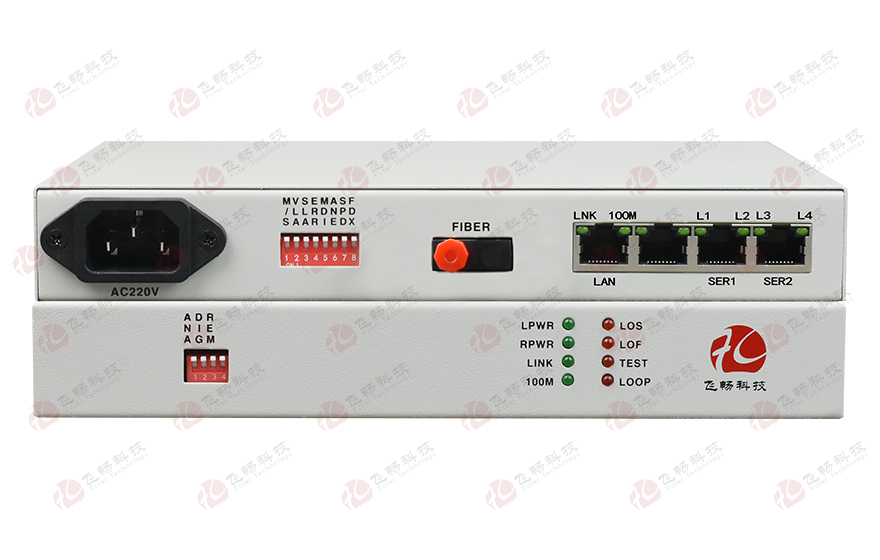

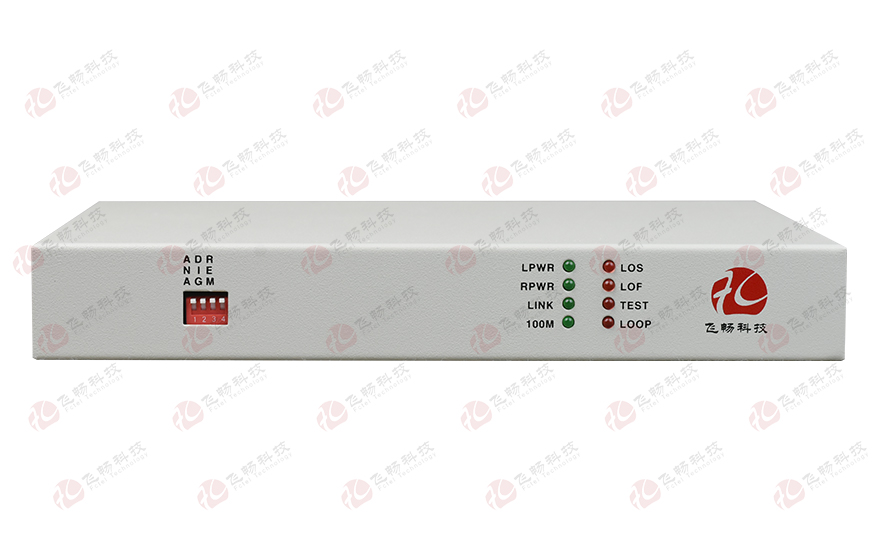

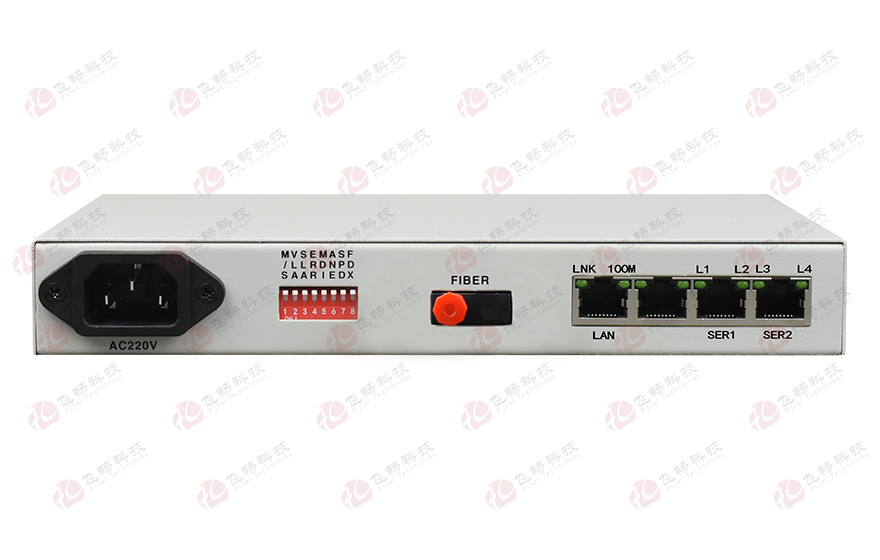

光纖-ETH+2RS232轉換器（帶寬2M）

型號：FCP-F1R2次留言分享

描述：提供1個光纖接口接口和1個以太網接口與2個串行接口，1路以太網+2*RS232在光纖傳輸能與以太網+RS232轉E1－E1光纖MODEM－本設備聯接成三點網絡。

產品描述

功能特點

產品描述

本系列設備采用大規模FPGA設計，提供1個光纖接口接口和1個以太網接口與2個串行接口，能夠?qū)崿F(xiàn)10/100base-T以太網數據在光纖通道上的傳輸，是一種高性能、自學習式以太網橋。設備內置環路測試功能，為工程開通和日常維護提供便利。

功能特點

◆ 基于自主知識產權的集成電路；

◆ 設備能管理到遠端設備的狀態 網管數據不占用用戶業務時隙；

◆ 可以在本端強制讓對端設備的速率跟隨本端；

◆ 可以檢測到光纖有沒有環回，并通過指示燈指示出來并在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包，防止交換機死機；

◆ 以太網支持超長包，最大包長度支持到2036字節(包括CRC32的4個字節)；

◆ 內置動態以太網MAC地址列表(4096個)，具有本地?cái)?shù)據幀過濾功能；

◆ 以太網接口10M/100M，全/半雙工完全自適應支持VLAN協議；

◆ 以太網口支持AUTO-MDIX（交叉線和直連線自適應）；

◆ 內部有以太網數據監控自動復位功能，不會死機；

◆ 機架式設備網管接口采用SNMP；

◆ 串行數據接口可以是RS232/RS422/RS485/TTL中的任選一種；

◆ 串行數通道可以傳輸異步從300-19200波特率自適應的串口數據；

◆ 本端可以命令遠端的RS232串行數據向本端環回，此環回在RS232數據接口的外環，可以測試RS232的接口芯片有沒有損壞；

◆ 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；

◆ 能與以太+2RS232轉E1－－－－-E1光纖MODEM－－－－-本設備聯接成三點網絡。

技術參數

◆ 光纖部分

多模光纖:

50/125um 或 62.5/125um，

最大傳輸距離 5Km@ 62.5/125um單模光纖，衰減(3dbm/km )

波長： 820nm

發射功率： -12dBm (Min) ~ -9dBm (Max)

接收靈敏度： -28dBm (Min)

鏈路預算： 16dBm

單模光纖:

8/125um， 9/125um，

最大傳輸距離 40Km(實際如需更大距離需定制)

傳輸距離： 40KM@9/125um 單模光纖，衰減(0.35dbm/km )

波長： 1310nm

發射功率： -9dBm (Min) ~-8dBm (Max)

接收靈敏度： -27dBm (Min)

鏈路預算： 18dBm

◆ 以太網接口（10/100M）

速率： 10/100M自適應，全/半雙工完全自適應

協 議：支持IEEE 802.3，IEEE 802.1Q(VLAN)

MAC地址表：可以學習4096個MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通線自適應

回損： 20 dB

◆ 串行接口

標準

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD- Signal Ground

RS-485 4 wires: TxD+ TxD- RxD+ RxD- Signal Ground

RS-485 2 wires: Data+(對應TX+) Data-（對應TX-） Signal Ground

RS-232: RXD TXD Signal Ground

◆ 電源需求

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

◆ 尺寸大小

迷你型： 216（寬）X140（深）X31（高）mm

19英寸： 483（寬）X138（深）X44（高）mm

◆ 工作環境

工作溫度： -10℃ ~50℃

工作濕度： 5% ~ 95% (無凝露)

存儲溫度： -40 ℃~ 80℃

存儲濕度： 5%~ 95% (無凝露)
