4路電話（RJ11）+1路百兆以太網 電話光端機

型號：FCP-04F1-11/S4F1-11次留言分享

描述：此款產品提供1-4路電話接口；1路以太網接口（以太網帶寬為線速100M）；在光纖上傳輸4路電話（RJ11）+1路百兆以太網，袖珍型，外置電源。

產品描述

功能特點

產品描述

本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。此款產品提供1-4路電話接口；1路以太網接口（以太網帶寬為線速100M）；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。

功能特點

◆ 基于自主知識產權的集成電路；
◆ 本端可以顯示遠端設備的光纖連接狀態；
◆ 語音口支持FXO/FXS，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ FXO/FXS電話接口，支持來電顯示功能/反極性計費/傳真功能；
◆ 電話接口支持兩邊站點的相互放號功能；
◆ 1路以太網接口10M/100M，全/半雙工完全自適應，每路以太網口支持Auto-MDIX(交叉/直連線自適應)，帶寬線速100M（100M吞吐量測試零丟包）；
◆ 外置AC220/5-12V電源適配器，也可外置DC-48V/5-12V電源適配器；
◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs 開路峰值輸出電壓6KV標準。

技術參數

◆ 光纖部分
光口：1
光纖：單纖/雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
無中繼傳輸距離：0~2Km(多模)；20~120Km(單模)
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ FXS 用戶電話口
振鈴電壓： 75V
振鈴頻率： 25Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p： 20dB
◆ FXO 中繼口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17Hz-60Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p： 20 dB
◆ 10/100M以太網接口
協    議：    符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：    10/100M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口： RJ45座支持Auto-MDIX（交叉/直通線自適應）
◆ 電氣和機械特性
系統電源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外觀結構:       (長×寬×高) 90*104*31mm 桌面式
◆ 環境指標
工作溫度： -10℃—+60℃
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF：＞100000小時

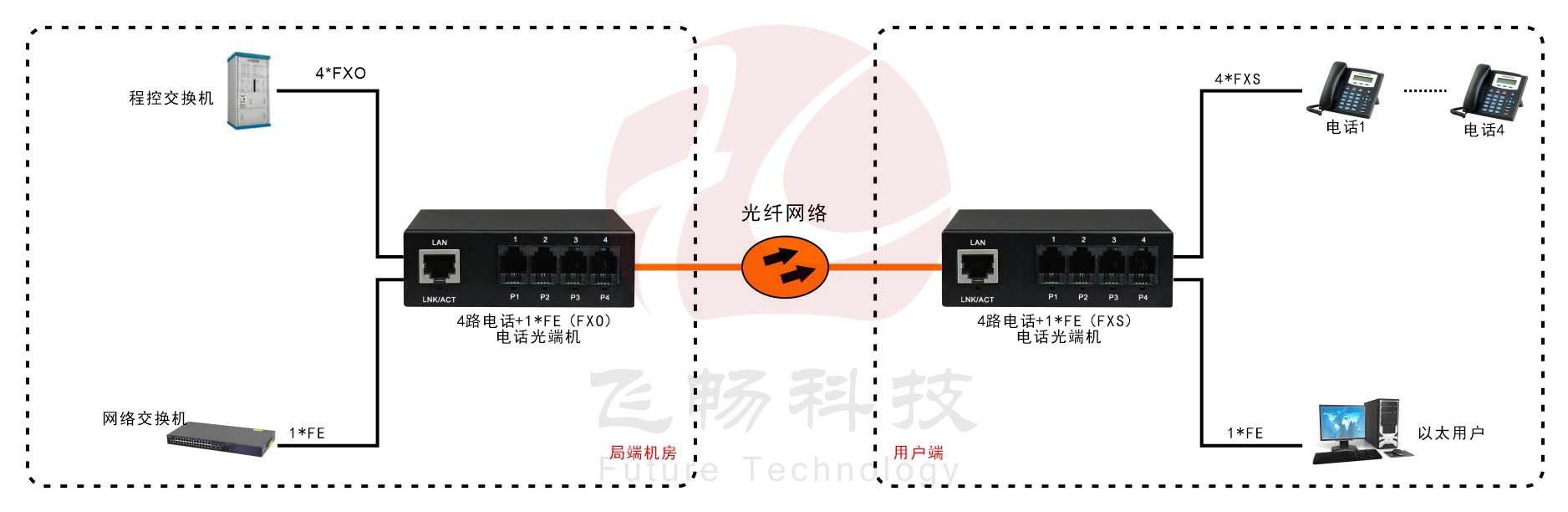

應用方案

電話光端機RJ11電話光端機網絡光端機方案圖
