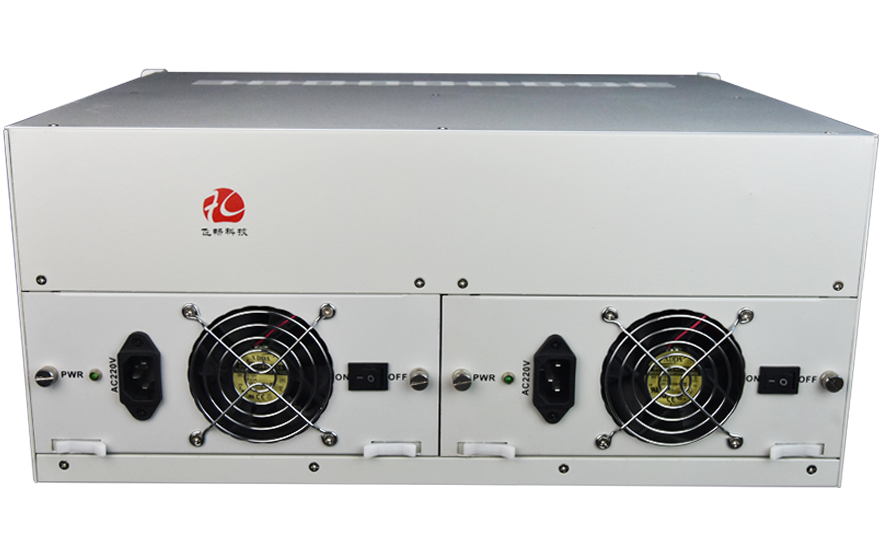

34路E1倒換設備（4U）

型號：FCCE-E34次留言分享

描述：4U 17槽雙電源機框插卡式最多可以支持34路E1倒換功能(總共102個E1)?

產品描述

本系列設備是本公司研制的專用超大規模集成電路的基礎上開發的4U 17槽雙電源機框插卡式最多可以支持34路E1倒換E1切換器(總共102個E1)。每卡提供2路獨立的E1倒換保護功能，在默認工作方式下，主用E1線路出現故障時，設備將無損傷自動切換到備用E1線路進行傳輸；當主用E1線路修復完好后，設備無損傷自動切換回主用E1線路傳輸，全自動工作，不需要人工監測和操作；應用于電話會議、視頻會議、視頻監控系統保護。

功能特點

◆ 基于自主知識產權的集成電路；

◆ 設備內帶繼電器設備掉電，支持業務與主E1直通功能；

◆ 當前正在傳輸?shù)腅1線路發生LOS、AIS、LOF告警時，系統無損傷切換到另一路E1線路；

◆ 當E1線路為PCM成幀模式時可以根據CRC4誤碼進行切換；

◆ 可以選擇在主E1線路工作時備用E1線路不發HDB3碼的配置；

◆ 4U 17槽雙電源機框插卡式最多可以支持34路E1倒換功能(總共102個E1)；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；

◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。

技術參數

◆ E1接口

設備16路E1接口均符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式 75W/平衡式 120W

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0~6dBm

◆ 環境指標

工作溫度： -10℃—+50℃

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

MTBF：＞100000小時

應用方案

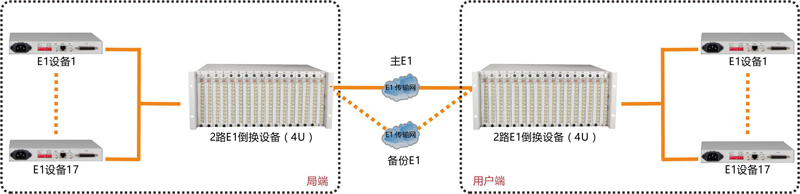

機框式E1倒換設備應用方案圖
