桌面型4路電話+4千兆以太網+2路串口數據 電話光端機

型號：FCP-O4G4R2/FCP-S4G4R2次留言分享

描述：本設備支持4路千兆以太+RS232/422/485/開關量+4路語音接口到光纖的介質轉換器實現四種業務在同一芯光纖中的傳輸被廣泛應用在各種工業控制。

產品描述

功能特點

產品描述

本設備支持4路千兆以太+RS232/422/485/開關量+4路語音接口到光纖的介質轉換器實現千兆網絡+電話+RS232/422/485串口數據+開關量四種業務在同一芯光纖中的傳輸被廣泛應用在各種工業控制，一卡通，儀器儀表等場合，既節省光纖資源，也節省光纖設備，減少故障點，方便了設備的維護。4路千兆以太網接口帶寬為線速1000M。

功能特點

◆ 設備提供4路千兆以太網電口；4路語音接口，2路數據接口／4路開關量信號;

◆ 語音口支持FXO/FXS/2線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;

◆ FXO/FXS電話接口，支持來電顯示功能/反極性計費/傳真功能；

◆ 支持兩邊站點的相互放號功能；

◆ RS232/RS485/RS422/TTL/開關量的數據傳輸通道，應用靈活；

◆ 串行數通道可以傳輸異步從300-115200波特率自適應的串口數據；

◆ 4路百兆以太，帶寬為線速1000M，自動適應10/100/1000Mbps環境，便于網絡的升級；

◆ 以太接口支持全雙工和半雙工網絡通信，帶有自動協商能力 MDI/MDI-X自適應無需手動調整；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；

◆ 電話/網絡/串行數據接口接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs，開路峰值輸出電壓6KV標準。

技術參數

◆ 光纖部分

光口：1

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100/1000M以太網接口

協 議：符合IEEE 802.3z，IEEE 802.3ab

速率： 10/100/1000M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ FXS 用戶電話口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p： 20dB

◆ FXO 中繼口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p： 20 dB

◆ E&M 2/4線音頻接口

E&M類型： TYPE V

E線最大電流：22mA;飽和電壓：3V

M線恒定電流：7mA; 最小檢測電流：5mA

AD增益：0dB;

DA增益：0dB

2/4線輸入阻抗：600Ω

◆ 磁石電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p：20dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外觀結構: 216（長）X140（寬）X31（高）mm 桌面型
◆ 環境指標

工作溫度： -10℃—+60℃

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

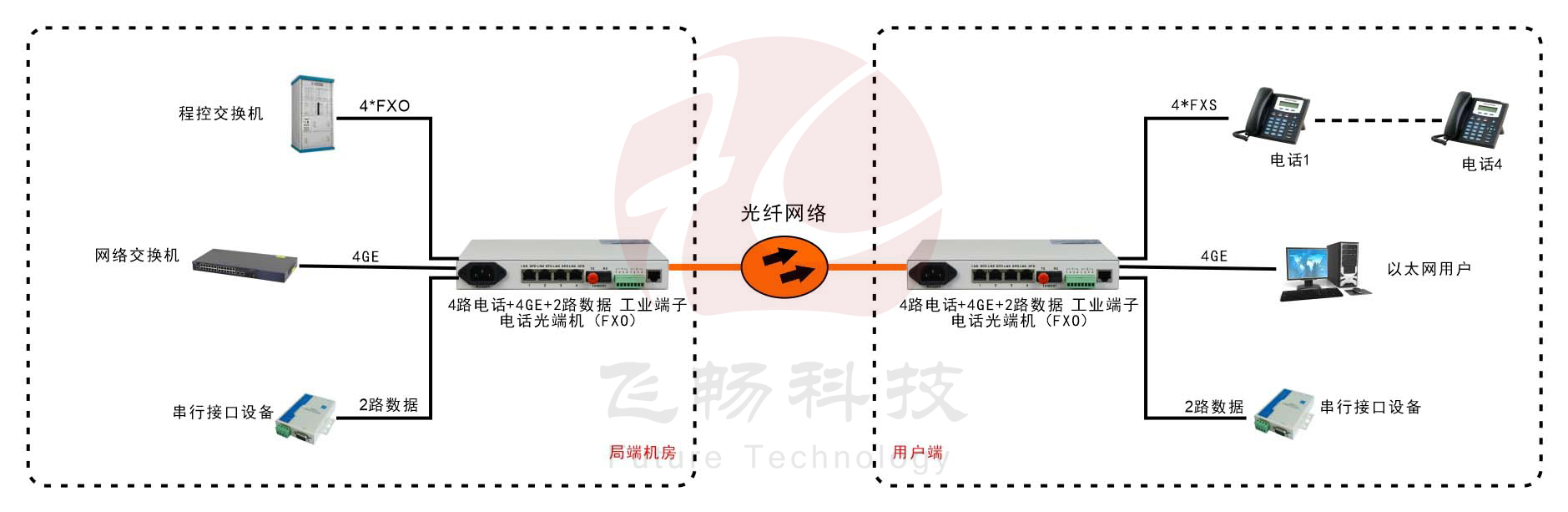

應用方案

桌面型4路電話+4千兆以太網+2路串口數據 電話光端機
