瀏覽次數：發布時間：2022-11-28
| STP | RSTP | |
|
技術介紹 |
基于 OSI 網絡模型的數據鏈路層(第二層)通訊協定，用作確保一個無回圈的區域網絡環境。通過有選擇性地阻塞冗余鏈路來達到消除網路二層環路的目的，同時具備鏈路的備份功能，又稱擴展樹協議 | RSTP 是從 STP 發展過來的，其實現基本思想一致，但它更進一步的處理了網絡臨時失去連通性的問題。 |
| 相同點 |
1.整個交換網絡只有一棵生成樹，拓撲收斂受網路拓撲規模影響； 2.網絡的連通性受網絡結構對稱性影響； 3.鏈路阻塞鏈路不承載任何流量。 |
|
| 不同點 |
1.不能快速遷移，需要等待 2 倍forward delay 時間延時； 2.在點對點或邊緣端口，需要等待 2 倍 delay 時間延時； 3.邊緣端口需要等待 2 倍 delay 時間延時。 |
1.能夠快速遷移，當根端口/指定端口失效的情況下，替換端口/備份端口就會無時延地進入轉發狀態； 2.指定端口只需與下游網橋進行一次握手就可以無時延地進入轉發狀態； 3.直接與終端相連而不是把其他網橋相連的端口定義為邊緣端口（Edge Port）。邊緣端 口可以直接進入轉發狀態，不需要任何延時。 |

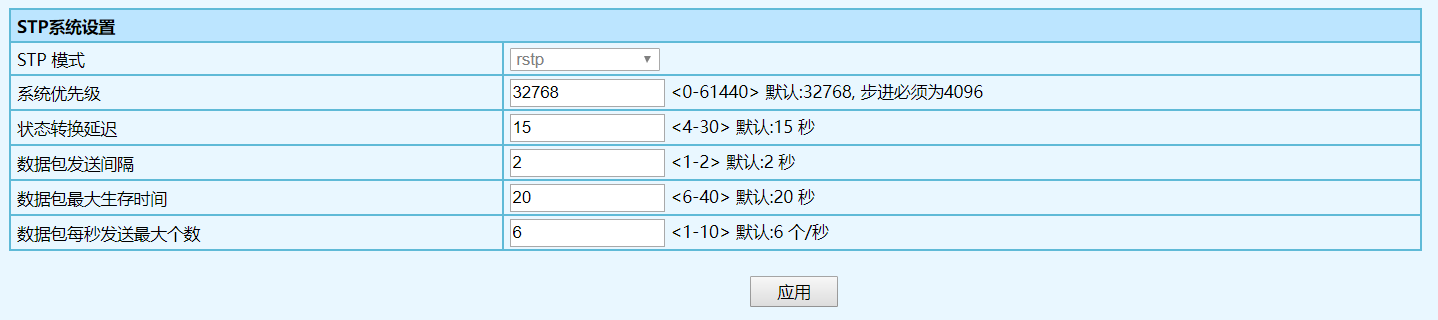

| 配置項 | 說明 |
| STP 模式 | 當前的 STP 模式,支持 RSTP，兼容 STP |
| 系統優先級 | STP 的系統優先級 |
| 狀態轉換延遲 | 端口在 disabled/listenning/learning/forwarding 之間切換的延遲 |
| 數據包發送間隔 | 穩定狀態下，STP 協議報文發送的時間間隔 |
| 數據包最大生存時間 | 網橋接收的 STP 協議數據包的最大生存時間，超過這個時間未收到新的協議數據包，該數據包就會被丟棄 |
| 數據包每秒發送最大個數 | 端口每秒發送 STP 協議數據包的最大個數 |

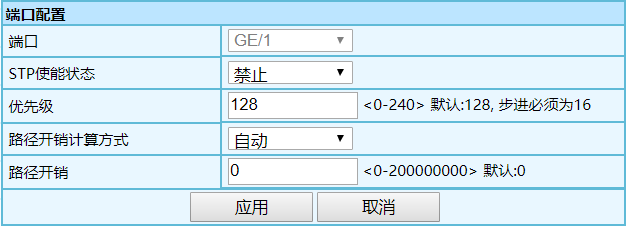

| 配置項 | 說明 |
| 端口 | 端口名稱 |
| STP使能狀態 | 端口的STP使能，[禁止]或[使能]，默認為禁止 |
| 端口優先級 | 端口的STP優先級 |
| 路徑開銷計算方式 | STP端口的路徑開銷的計算方式，[自動]或[管理]，默認為自動 |
| 路徑開銷 |
STP端口路徑開銷，當路徑開銷計算方式在管理模式下時，端口的路徑 開銷生效為配置的這個值 |
| 端口速率 | 路徑開銷 |
| 10Mbps | 2,000,000 |
| 100Mbps | 200,000 |
| 1000Mbps | 20,000 |

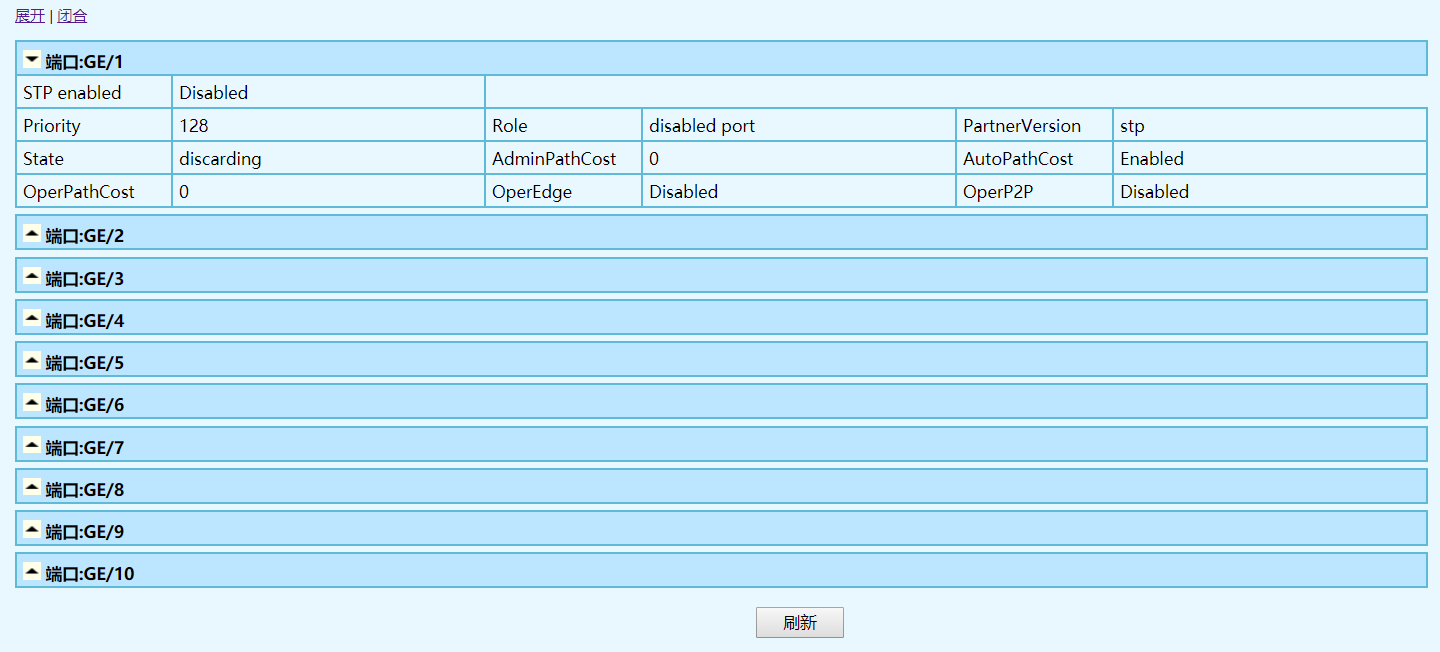

| STP 端口信息 | 說明 |
| STP enable |
Disable：禁止 STP Enable：使能 STP |
| Priority | 端口優先級 |
| Role |
Root Port：根端口,連接根橋方向端口，提 供最小的路徑開銷； Designated Port：指定端口，與根端口連接，提供最小的路徑開銷； Disable Port：禁止端口，不負責報文的 轉發，阻塞狀態； Alternate Port：替代端口，為當前根端口到根網橋提供一條替代路徑； Backup Port：備份端口，為指定端口提供 一條備份路徑。 |
| PartnerVersion | STP 模式：STP/RSTP/MSTP(暫不支持) |
| State |
Forwarding：轉發狀態 Block:阻塞狀態 |
| AdminPathCost | 系統路徑開銷配置值 |
| AutoPathCost |
Disable：禁止自動計算路徑開銷 Enable：使能自動計算路徑開銷 |
| OperPathCost | 操作路徑開銷 |
| OperEdge |
Disable：非邊緣端口 Enable：邊緣端口 |
| OperP2P |
Disable：非點對點模式 Enable：點對點模式 |
