飛暢科技-工業交換機核心技術優點和出現故障問題排查步驟詳解
瀏覽次數：發布時間：2022-07-28
工業領域工作過的人都會知道，工業上的
交換機稱之為
工業交換機，工業
以太網交換機就是我們常說的
工業交換機，
工業交換機是專門為了滿足靈活多變的工業應用需求而設計的工業設備，它提供一種高性價比工業以太網通訊解決方案。所以
工業交換機在工業上非常流行，其中，環路有單環和多環的區別，同時亦有在STP和RSTP基礎上，各個
工業交換機廠家設計的私有環路協議等等。那么
工業交換機核心技術優點和出現故障問題排查步驟詳解，接下來我們就跟隨
飛暢科技的小編一起來詳細了解下吧！
工業交換機具備以下優點：
一、零自愈環網技術，實現數據傳輸?shù)母呖煽啃约巴暾?nbsp; 在此之前全球工業交換機最快故障自愈時間是20毫秒。但是無論環網故障自愈的時間多短，在倒換期間勢必造成數據報文的丟失，這在控制命令層是不能容忍的。而零自愈無疑實現了既有技術的突破，保障數據的高可靠性及完整性。
工業交換機通過雙向數據流確保當網絡出現故障時，總有一個方向是可以到達目的地的，保證了控制數據的不間斷。
二、總線式的網絡，實現網、線合一
總線式網絡讓用戶可自定義被控設備，通過視相同虛擬Mac終端為同一設備，交換機將被控設備視為同一設備，使這些設備相互之間互聯互通，信息共享，保障了控制的聯動性。
工業交換機支持多種總線協議及I/O接口，實現總線數據的網絡化。代替非傳統的點對點模式，使網絡和總線的資源利用率最大化。進而實現靈活的網絡配置，可直接連接儀表、工業相機等現場設備，讓PLC能夠連接到距離更遠的I/O設備，大大減少整個系統內PLC的數量，顯著的降低了系統集成的成本。此外工業交換機還可通過Web和SNMP OPC Server集成到網絡監控軟件實時監控節點狀態，并設有故障警報功能，方便遠程維護和管理。
三、快速、實時性
工業交換機具備數據優先級特性，讓用戶可自定義某些設備為快速數據設備，當環網中出現快速數據，普通數據就會為快速數據讓路。避免了傳統交換機因數據時延過大而無法應用到控制命令層的情況。
四、自主可控設計
工業交換機屬于自主研發產品，擁有產品知識產權。其核心軟/硬件、產品和服務等都實現自主可控，基本上可保證不存在惡意后門并能不斷地對其進行改進或修補漏洞。
工業交換機雖然說具有電信級性能特征，可耐受嚴苛的工作環境，但是其運行中出現故障問題是不可避免的，當工業交換機出現故障后應當迅速地進行處理，盡快查出故障點，排除故障。在遇到故障分析較復雜時，必須先從簡單操作或配置來著手排除，這樣可以加快故障排除的速度，提高效率。接下來就由飛暢科技小編來為大家分享下工業交換機的故障問題排查步驟吧！

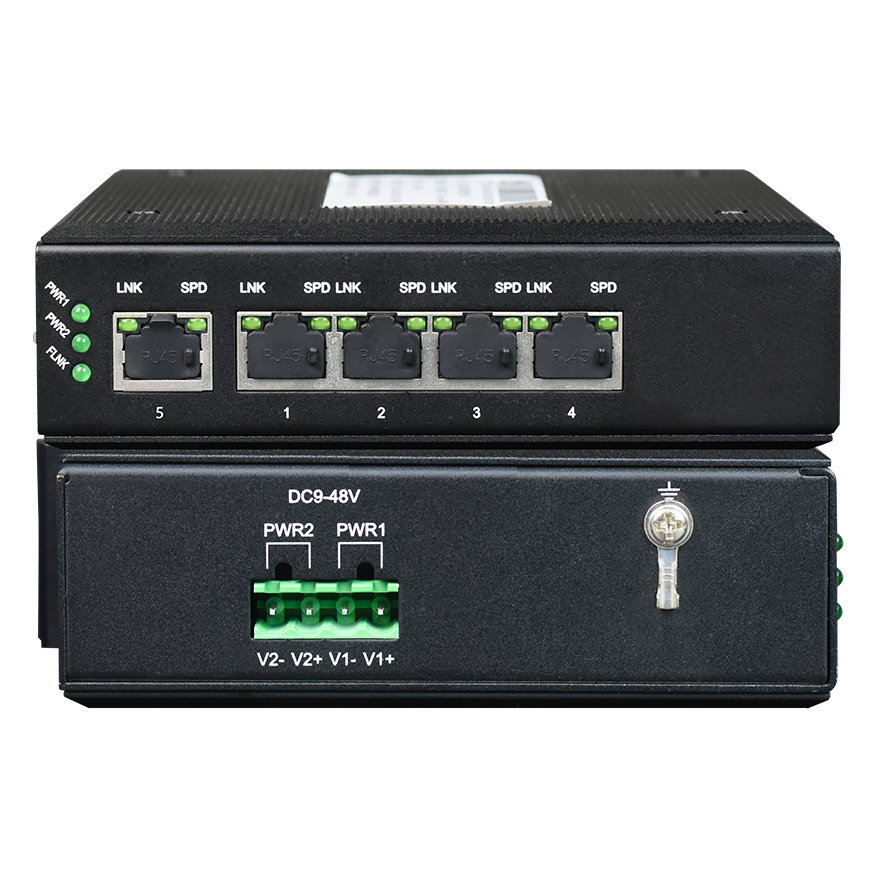

排查步驟1：電源故障 由于外部供電不穩定，電源線路老化或者雷擊等原因?qū)е码娫磽p壞或者風扇停轉，以致不能正常工作?；蛘哂捎陔娫淳壒蕦?dǎo)致機內其他部件的損壞都會使工業交換機出現問題。如果工業交換機面板上的POWER指示燈是綠色的，就表示是正常的；如果該指示燈滅了，則說明工業交換機沒有正常供電。這類問題很容易發現，也很容易解決，同時也是最容易預防的。針對這類故障，首先應該做好外部電源的供應工作，一般通過引入獨立的電力線來提供獨立的電源，并添加穩壓器來避免瞬間高壓或低壓現象。如果條件允許，可以添加UPS（不間斷電源）來保證工業交換機的正常供電，有的UPS提供穩壓功能，而有的沒有，選擇時要注意。在機房內設置專業的避雷措施，來避免雷電對工業交換機的傷害?，F(xiàn)在有很多做避雷工程的專業公司，實施網絡布線時可以考慮。
排查步驟2：端口故障 這是最常見的硬件故障，無論是光纖接口還是雙絞線的RJ-45接口，在插拔接頭時一定要小心。如果不小心把光纖插頭弄臟，可能導致光纖接口污染而不能正常通信。我們經?？吹胶芏嗳讼矚g帶電插拔接頭，理論上講是可以的，但是這樣也無意中增加了接口的故障發生率。在搬運時不小心，也可能導致接口物理損壞。如果購買的水晶頭尺寸偏大，插入工業交換機時，也容易破壞接口。此外，如果接在接口上的雙絞線有一段暴露在室外，萬一這根電纜被雷電擊中，就會導致所連工業交換機接口被擊壞，或者造成更加不可預料的損傷。一般情況下，接口故障是某一個或者幾個接口損壞。所以，在排除了接口所連計算機的故障后，可以通過更換所連接口，來判斷其是否損壞。遇到此類故障，可以在電源關閉后，用酒精棉球清洗端口。如果接口確實被損壞，那就只能更換接口了。
排查步驟3：模塊故障 工業交換機是由很多模塊組成，比如：堆疊模塊、管理模塊（也叫控制模塊）、擴展模塊等。這些模塊發生故障的幾率很小，不過一旦出現問題，就會遭受巨大的經濟損失。如果插拔模塊時不小心，或者搬運交換機時受到碰撞，或者電源不穩定等情況，都可能導致此類故障的發生。當然上面提到的這3個模塊都有外部接口，比較容易辨認，有的還可以通過模塊上的指示燈來辨別故障。比如：堆疊模塊上有一個扁平的梯形端口，或者有的交換機上是一個類似于USB的接口。管理模塊上有一個CONSOLE口，用于和網管計算機建立連接，方便管理。如果擴展模塊是光纖連接的話，會有一對光纖接口。在排除此類故障時，首先確保交換機及模塊的電源正常供應，然后檢查各個模塊是否插在正確的位置上，最后檢查連接模塊的線纜是否正常。在連接管理模塊時，還要考慮它是否采用規定的連接速率，是否有奇偶校驗，是否有數據流控制等因素。連接擴展模塊時，需要檢查是否匹配通信模式，比如：使用全雙工模式還是半雙工模式。當然如果確認模塊有故障，解決的方法只有一個，那就是應當立即聯系供應商進行更換。
排查步驟4：背板故障 工業交換機的各個模塊都是接插在背板上的。如果環境潮濕，電路板受潮短路，或者元器件因高溫、雷擊等因素而受損都會造成電路板不能正常工作。比如：散熱性能不好或環境溫度太高導致機內溫度升高，致使元器件燒壞。在外部電源正常供電的情況下，如果交換機的各個內部模塊都不能正常工作，那就可能是背板壞了，遇到這種情況即使是電器維修工程師，恐怕也無計可施，唯一的辦法就是更換背板了。
排查步驟5：外部因素 由于病毒或者黑客攻擊等情況的存在，有可能某臺主機向所連接的端口發送大量不符合封裝規則的數據包，造成
工業交換機處理器過分繁忙，致使數據包來不及轉發，進而導致緩沖區溢出產生丟包現象。還有一種情況就是廣播風暴，它不僅會占用大量的網絡帶寬，而且還將占用大量的CPU處理時間。網絡如果長時間被大量廣播數據包所占用，正常的點對通信就無法正常進行，網絡速度就會變慢或者癱瘓。一塊網卡或者一個端口發生故障，都有可能引發廣播風暴。由于
工業交換機只能分割沖突域，而不能分割廣播域（在沒有劃分VLAN 的情況下），所以當廣播包的數量占到通信總量的30%時，網絡的傳輸效率就會明顯下降。
排查步驟6：配置不當
初學者對工業交換機不熟悉，或者由于各種工業交換機配置不一樣，管理員往往在配置工業交換機時會出現配置錯誤。比如VLAN 劃分不正確導致網絡不通，端口被錯誤地關閉，工業交換機和網卡的模式配置不匹配等原因。這類故障有時很難發現，需要一定的經驗積累。如果不能確保用戶的配置有問題，請先恢復出廠默認配置，然后再一步一步地配置。最好在配置之前，先閱讀說明書，這也是網管所要養成的習慣之一。每臺工業交換機都有詳細的安裝手冊、用戶手冊，深入到每類模塊都有詳細的講解。
排查步驟7：系統錯誤
工業交換機系統是硬件和軟件的結合體。在工業交換機內部有一個可刷新的只讀存儲器，它保存的是這臺工業交換機所必需的軟件系統。這類錯誤也和我們常見的Windows、Linux一樣，由于當時設計的原因，存在一些漏洞，在條件合適時，會導致工業交換機滿載、丟包、錯包等情況的發生。所以工業交換機系統提供了諸如Web、FTP等方式來下載并更新系統。當然在升級系統時，也有可能發生錯誤。對于此類問題，我們需要養成經常瀏覽設備廠商網站的習慣，如果有新的系統推出或者新的補丁，請及時更新。
排查步驟8：線纜故障 其實這類故障從理論上講，不屬于工業交換機本身的故障，但在實際使用中，電纜故障經常導致工業交換機系統或端口不能正常工作，所以這里也把這類故障歸入工業交換機硬件故障。比如接頭接插不緊，線纜制作時順序排列錯誤或者不規范，線纜連接時應該用交叉線卻使用了直連線，光纜中的兩根光纖交錯連接，錯誤的線路連接導致網絡環路等。
從上面的幾種硬件故障來看，機房環境不佳極易導致各種硬件故障，所以我們在建設機房時，必須先做好防雷接地及供電電源、室內溫度、室內濕度、防電磁干擾、防靜電等環境的建設，為網絡設備的正常工作提供良好的環境。
