電話光端機安裝的方法、注意事項以及業務開通
瀏覽次數：發布時間：2022-07-18
電話光端機就是把傳統的電話信號轉換成光信號并在光纖上傳輸?shù)脑O(shè)備，其設備內置精密器件，請注意輕拿輕放，避免劇烈震動，以免影響設備性能。如果您發現設備在運輸過程中被損壞或丟失了任何部件，請通知
飛暢科技售后服務部，我們會盡快給您妥善解決。從包裝內取出整機和附件，開啟時請注意包裝箱方向，保證正面朝上，以免丟失附件包；按照裝箱清單清點設備及附件，請注意查驗，并核對是否跟裝箱清單相符。妥善保管好網絡配置圖，以便安裝及維護時參考。接下來我們就來詳細介紹下
電話光端機安裝的方法、注意事項以及業務開通，感興趣的朋友就一起來看看吧！
將整機安裝于19英寸標準機架上或機柜內。在設備開通時應將面板上的螺釘擰緊。必要時應在設備下部安裝托板以支撐設備重量。請注意不要堵塞設備上、下、左、右通風散熱孔。請注意不要有其他雜質落入機箱內部。當設備落入灰塵時，用軟布擦拭。開機前用萬用表,測電源接線端子電壓是否為-48V±10%,極性正確。保護地是否和機房地接好。
設備安裝與線纜連接
1) 注意區分設備局、遠端：局端設備與
交換機相連，遠端設備與用戶的普通話機相連。請不要將局、遠端設備的安裝地點對調，以免業務不通!
2)在設備安裝時請先將設備按指定位置放到機柜內的安裝托架的托盤上，使安裝護耳的定位孔對準機柜機架的定位孔。裝入時應保證平直、順暢，如有阻滯應檢查托盤或設備有無變形，不可用蠻力將設備強行推入，以免損傷設備。
3) 將設備完全推入機柜，使護耳的定位孔與機柜安裝托架的定位孔后，擰緊機柜螺絲，使設備與機柜可靠固定。
4) 電源線連接：
電話光端機設備標準機型電源配置為DC-48V或AC~220V，在設備接入電源之前，請先測量接入電源的電壓值及電源功率是否在設備的要求范圍之內：
-48V電源： -48V±10%;
AC220V電源：標準AC220V±20%，50Hz;
5) 在給設備引入電源之前請檢查設備的電源開關是否置于OFF，若沒有置于OFF，請將其置于OFF;
6)檢查-48V電源線、GND(工作地)線、PGND(保護地)線接入是否正確，極性有無接反。注意：設備的工作地和保護地是分開的，保護地和機殼相連。如果需要可將工作地和保護地在背板電源連接處相連。請務必解決好共地問題!
7)接地技術建議：設備的機箱外殼應接保護地。如果局方機房分別提供工作地和保護地，設備的工作地與保護地應接入相應的接地銅排。如果局方僅提供一個接地銅排，允許設備的工作地和保護地聯合接地，接地電阻阻值應滿足直流工作地的接地電阻不大于4Ω要求。
設備的GND(電源工作地)及PGND(保護地)一定要接好，確認電源線連接無誤后方可給設備加電。若加電后出現異常情況請立即斷電，檢查并排除!
-48V工作電源線為紅色線，GND(工作地線)為黑色線，PGND(保護地線)為黃綠色線或白色線，連接時注意區分，一定不要將電源的極性接反!

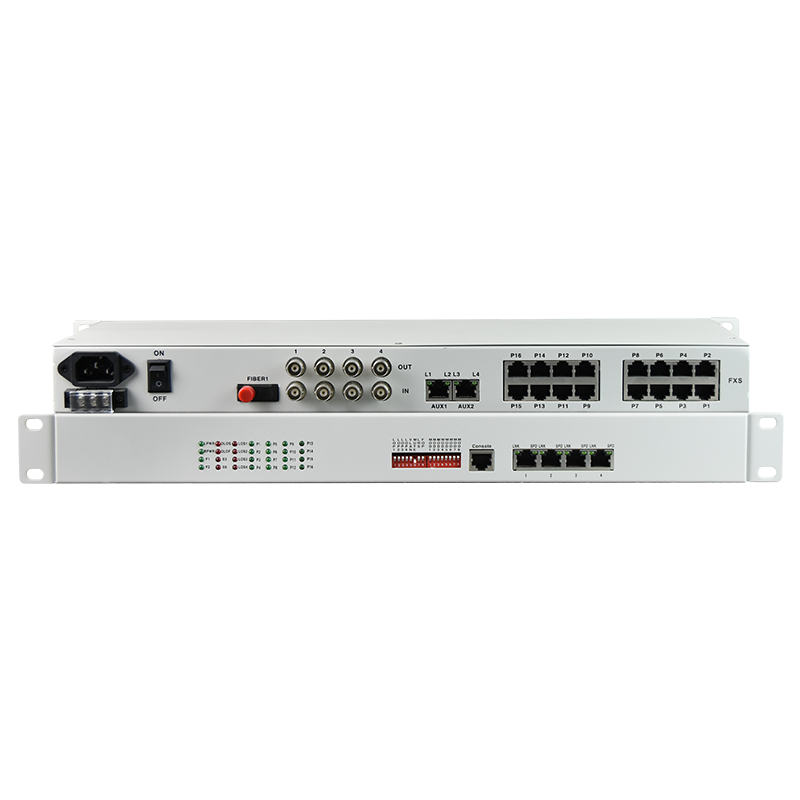

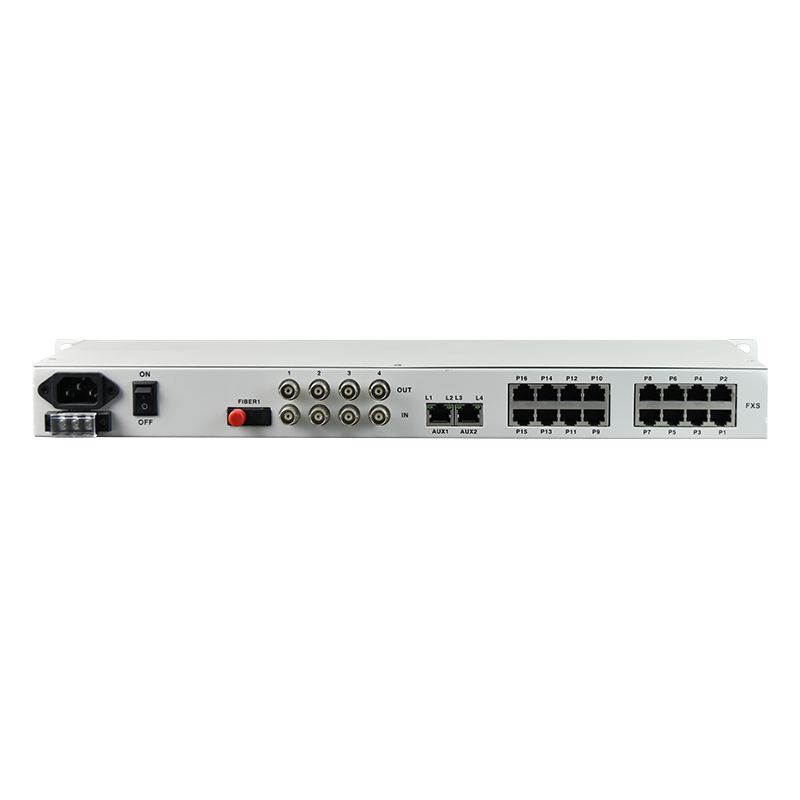

設備電源接線端子的大體位置及相關警示標識如下圖所示：
數字標識含義：
1：提示安裝人員在安裝時注意AC220V電源的用電安全;
2：提示安裝人員在安裝設備時一定要接好保護地，保護地接線的顏色為黃綠色;
3：提示安裝人員在將2M線連接到設備之前首先要加電測量2M(E1)接口外殼與線纜BNC頭外殼之間的電位差，無電位差時2M線方可連接到設備上;
8) 尾纖連接：擰下尾纖兩端的防塵帽，將尾纖接頭輕輕插入到光接口中，然后擰緊固定螺帽。尾纖的一端連接TX(光發送接口)，另一端連接RX(光接收接口)。
注意：電話光端機光纖連接時一定不要用眼睛直視設備光接口，以免光信號刺傷眼睛!
9) 2M線連接：2M線的一端連接E1 IN(2M輸入接口);另一端連接E1 OUT(2M輸出接口)。
在
電話光端機本端設備與2M線連接前請先將對端設備的E1接口與2M線連接好，然后給對端設備與本端設備加電，用萬用表測量同軸電纜BNC頭外殼與本端設備2M接口外殼間的電位差，若電位差為零則說明接地符合要求，若電位差不為零則說明接地不符合要求，請檢查設備接地情況，確保設備接地良好后在連接2M線、開通業務。
業務開通分為電話業務和網絡業務：
1、電話業務開通
1） 設備之間的連接順序?yàn)椋?/div>
在中繼端，設備與程控交換機相連；在用戶端，設備與普通電話機相連。中繼端設備與用戶端設備之間通過光纜相連。
2） 按照電源、地線、尾纖、E1的連接方式將設備的各種業務線纜連接好后給設備加電并觀察設備指示燈指示情況。正常的工作情況下電源指示燈（POW）亮，光纖指示燈（OPTIC）燈亮（8路以下設備）。
3） 用戶端普通電話機與用戶端設備的業務接口連接好，摘機后有正常的電流聲，若摘機撥號后正常通信說明電話業務開通，正常通信1小時以上不掉線視為合格。
2 、以太網業務開通
1） 以太網業務是針對電話光端機帶以太網功能的設備而言，開通以太網業務時以太網線一端與設備的以太網接口相連，另一端與PC機相連。
2） 以太網線連接好后正確設置PC機的IP地址、網關、子網掩碼。
3） 連接網絡，打開IE瀏覽器輸入正確的網址，如果能正常聯網說明以太網業務開通或在設備2端用PC機互ping，若能Ping通，無丟包則說明以太網正常。
好了，以上內容就是飛暢科技關于
電話光端機安裝的方法、注意事項以及業務開通的相關詳細介紹了，希望能對你有所幫助！杭州飛暢，20年專注光纖通信研發、生產和銷售，主營光端機、
