飛暢科技-關于光端機的五大接口類型介紹
瀏覽次數：發布時間：2020-04-28
光端機的接口類型還是比較多的，常見的物理接口類型有BNC接口、光纖接口、RJ-45接口、RS-232接口、RJ-11接口。那么，你對這五種典型的物理接口類型是否有所了解呢？接下來就由
飛暢科技的小編一起來詳細了解下吧！
光端機的典型物理接口如下：

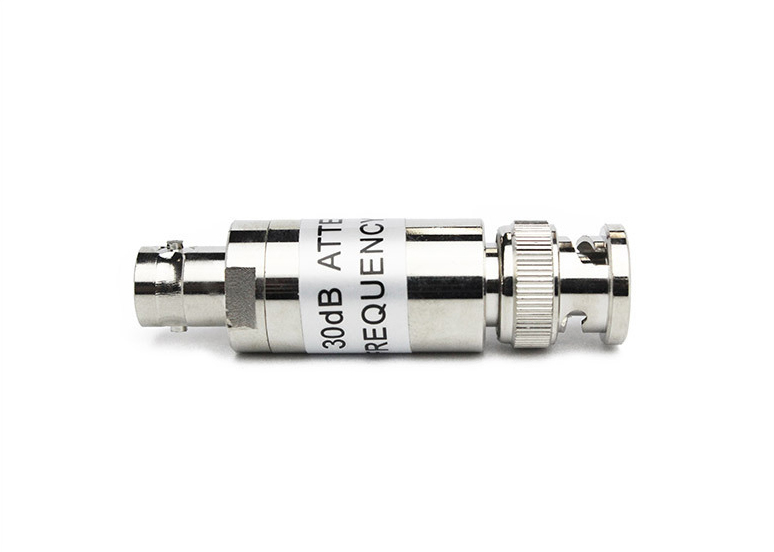

1、BNC接口
BNC（基本網絡卡）接口是10Base2的接頭，是指同軸電纜接口，BNC接口用于75歐同軸電纜連接用，提供收（RX）、發（TX）兩個通道，它用于非平衡信號的連接。BNC全稱是Bayonet Nut Connector（刺刀螺母連接器，這個名稱形象地描述了這種接頭外形），又稱為British Naval Connector（英國海軍連接器，可能是英國海軍最早使用這種接頭）或Bayonet Neill Conselman（Neill Conselman刺刀，這種接頭是一個名叫Neill Conselman的人發明的）。
BNC可以隔絕視頻輸入信號，使信號相互間干擾減少，且信號帶寬要比普通15針的D型接口大，可達到更佳的信號響應效果。這種接口的網卡對應用于用細同軸電纜為傳輸介質的以太網或令牌網中，目前這種接口類型的網卡較少見，主要因?yàn)橛眉?xì)同軸電纜作為傳輸介質的網絡就比較少?，F(xiàn)在多用于安防行業監視器傳輸視頻信號和有線電視室內墻壁接口。只有17英寸以上顯示器中的部分新產品才具備這種接口。它的視頻信號輸入線分別由R、G、B以及水平掃描、垂直掃描五條線構成，這種接頭能夠把視頻中三基色的輸入訊號分開，使它們相互獨立，這樣可最大限度避免造成干擾，從而使視頻輸入特性得到改善。也因?yàn)槿绱耍珺NC方式一直是專業級顯示器的特色之一。但是，近來BNC正在被DVI數字視頻方式所取代。當然，在DVI設備的價格以及銷量還不能完全滿足市場需要之前，BNC還會繼續存在一段時間。
2、光纖接口

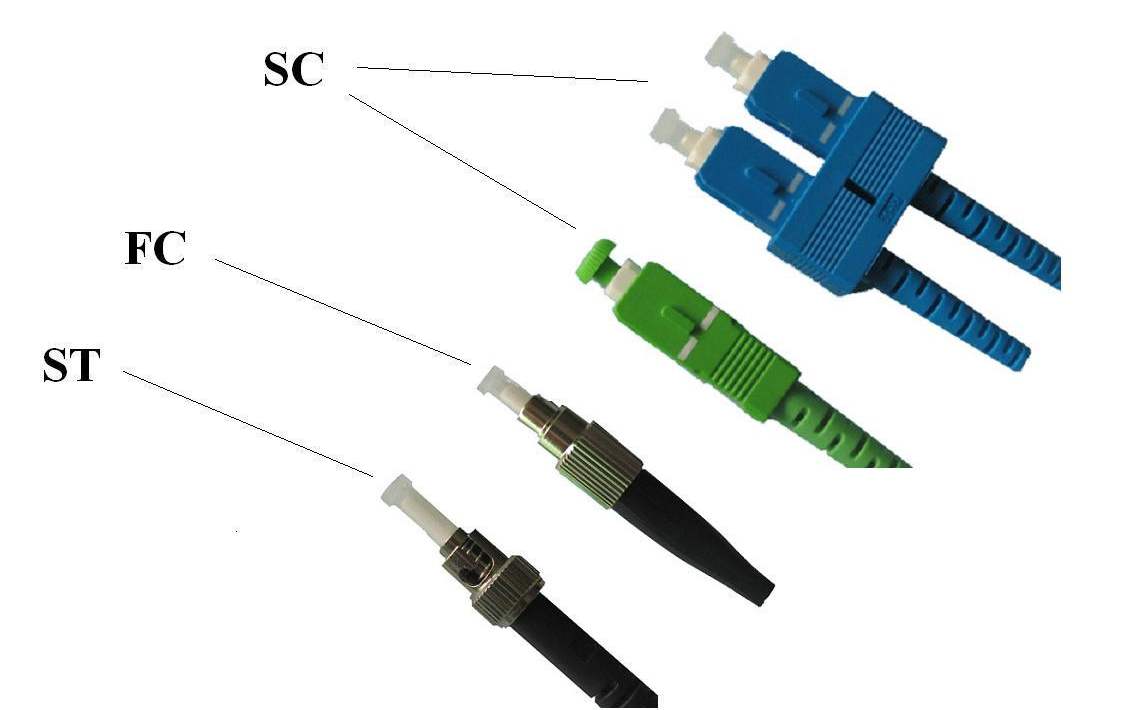

光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。FC是Ferrule Connector的縮寫，其外部加強方式是采用金屬套，緊固方式為螺絲扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。
光纖分類
光纖從內部可傳導光波的不同，分為單模（傳導長波長的激光）和多模（傳導短波長的激光）兩種，單模光纖的內芯纖徑小于多模光纖。多模光纖的中心高折射率玻璃芯直徑有兩種型號：62.5μm和50μm。單模光纖的中心高折射率玻璃芯直徑有三種型號：8μm、9μm和10μm。相同條件下，纖徑越小衰減越小，可傳輸距離越遠。單模光纜的連接距離可達10公里，多模光纜的連接距離要短的多，是300米或500米。
判斷光口單、多模式
1.通過標注的中心波長。中心波長850nm為多模，1310nm或1550nm為單模。
2.把光口的發射端激活，快速查看發射端是否有紅光發出，如有則為多?？冢駝t為單?？凇?/div>
光纖從光纜的接頭部分的不同，分為SC（smart card）接口和LC（Lucent Connector）接口。SC接口為1GB接口，LC接口為2GB接口。
光纖各個接口
SC小方頭，直接連接設備SFP模塊
APC 呈8度角并做微球面研磨拋光ST 卡接式圓型
PC 微球面研磨拋光
MT-RJ 方型，一頭雙纖收發一體
3、RJ-45接口
RJ-45接口是以太網最為常用的接口，RJ-45是一個常用名稱，指的是由IEC（60）603-7標準化，使用由國際性的接插件標準定義的8個位置（8針）的模塊化插孔或者插頭。
RJ45 型網線插頭又稱水晶頭，共有八芯做成，廣泛應用于局域網和 ADSL 寬帶上網用戶的網絡設備間網線（稱作五類線或雙絞線）的連接。RJ45 型網線插頭引腳號的識別方法是：手拿插頭，有 8 個小鍍金片的一端向上，有網線裝入的矩形大口的一端向下，同時將沒有細長塑料卡銷的那個面對著你的眼睛，從左邊第一個小鍍金片開始依次是第1 腳、第2 腳、…、第8 腳。

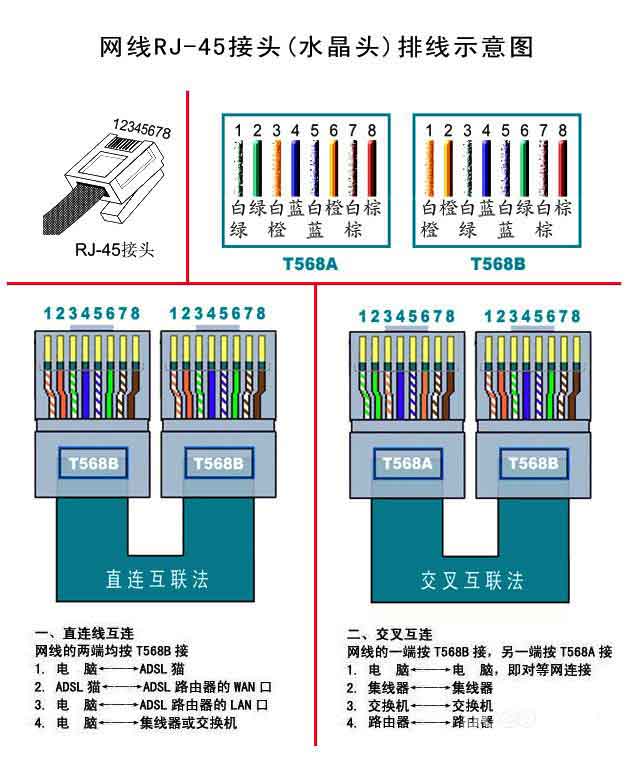

在具體應用時，RJ45 型插頭和網線有兩種連接方法（線序），分別稱作 T568A 線序（圖1）和 T568B 線序（圖2）。
T568A 線序的適用范圍
這種接法用于網絡設備需要交叉互連的場合，所謂交叉是指網線的一端和另一端與 RJ45 網線插頭的接法不同，一端按 T568A 線序接（圖1），另一端按 T568B 線序接（圖2），即有幾根網線在另一端是先做了交叉才接到 RJ45 插頭上去的，適用的連接場合有：
1. 電腦——電腦，對稱等網連接，即兩臺電腦之間只通過一條網線連接就可以互相傳遞數據；
2. 集線器——集線器；
3. 交換機——交換機。

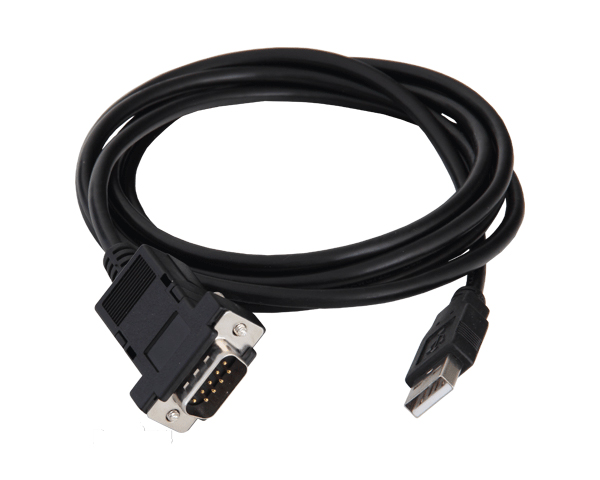

4、RS-232接口
RS-232-C接口（又稱 EIA RS-232-C）是現在主流的串行通信接口之一。它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、 調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準”。該標準規定采用一個25個腳的DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。隨著設備的不斷改進，出現了代替DB25的DB9接口，現在都把RS232接口叫做DB9。
由于RS232接口標準出現較早，難免有不足之處，主要有以下四點：
（1）接口的信號電平值較高，易損壞接口電路的芯片。RS232接口任何一條信號線的電壓均為負邏輯關系。即：邏輯“1”為-3— -15V；邏輯“0”：+3— +15V ，噪聲容限為2V。即要求接收器能識別高于+3V的信號作為邏輯“0”，低于-3V的信號作為邏輯“1”，TTL電平為5V為邏輯正，0為邏輯負 。與TTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。
（2）傳輸速率較低，在異步傳輸時，波特率為20Kbps。
（3）接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。
（4）傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能用在15米左右。
5、RJ-11接口

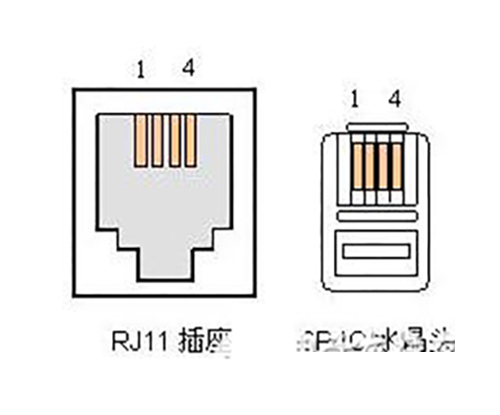

RJ-11接口就是我們平時所說的電話線接口。RJ-11是用于西部電子公司（Western Electric）開發的接插件的通用名稱。其外形定義為6針的連接器件。原名為WExW，這里的x表示“活性”，觸點或者打線針。例如， WE6W 有全部6個觸點，編號1到6， WE4W 界面只使用4針，最外面的兩個觸點（1和6） 不用，WE2W 只使用中間兩針（即電話線接口用）。
一般的網絡電話會提供兩個RJ-11接口。1個RJ-11接口用于連接和交換機相連接的電話線，另1個RJ-11接口與電話機連接。
RJ-11插頭是最常見的一種接線法，您在家中或辦公室里的電話上都插著這種普通的非扭轉電線。RJ-11插頭在末端有六對銅線接頭，由不同的顏色指示，通常只有四對銅線會被使用。四對被使用的銅線通常由黑色，白色，紅色和綠色指示。黑色和白色兩對銅線在正常情況下供低伏信號如電話和光電信號通過。紅色和綠色兩對銅線主要用于語音或數據的傳輸。除了在普通家用電話上找到RJ-11插頭外，您也能在電腦的調解器上找到RJ-11。
